Prato da 75mq rettangolare: Progetto impianto di irrigazione e lista della spesa
In questo articolo ti guidiamo nella realizzazione dell’impianto di irrigazione per un prato rettangolare di circa 75mq, da 10×5 mt. circa. Il progetto tutti gli elementi necessari: la posizione degli irrigatori, gli schemi di montaggio, la lista del materiale da acquistare.
Indice articolo

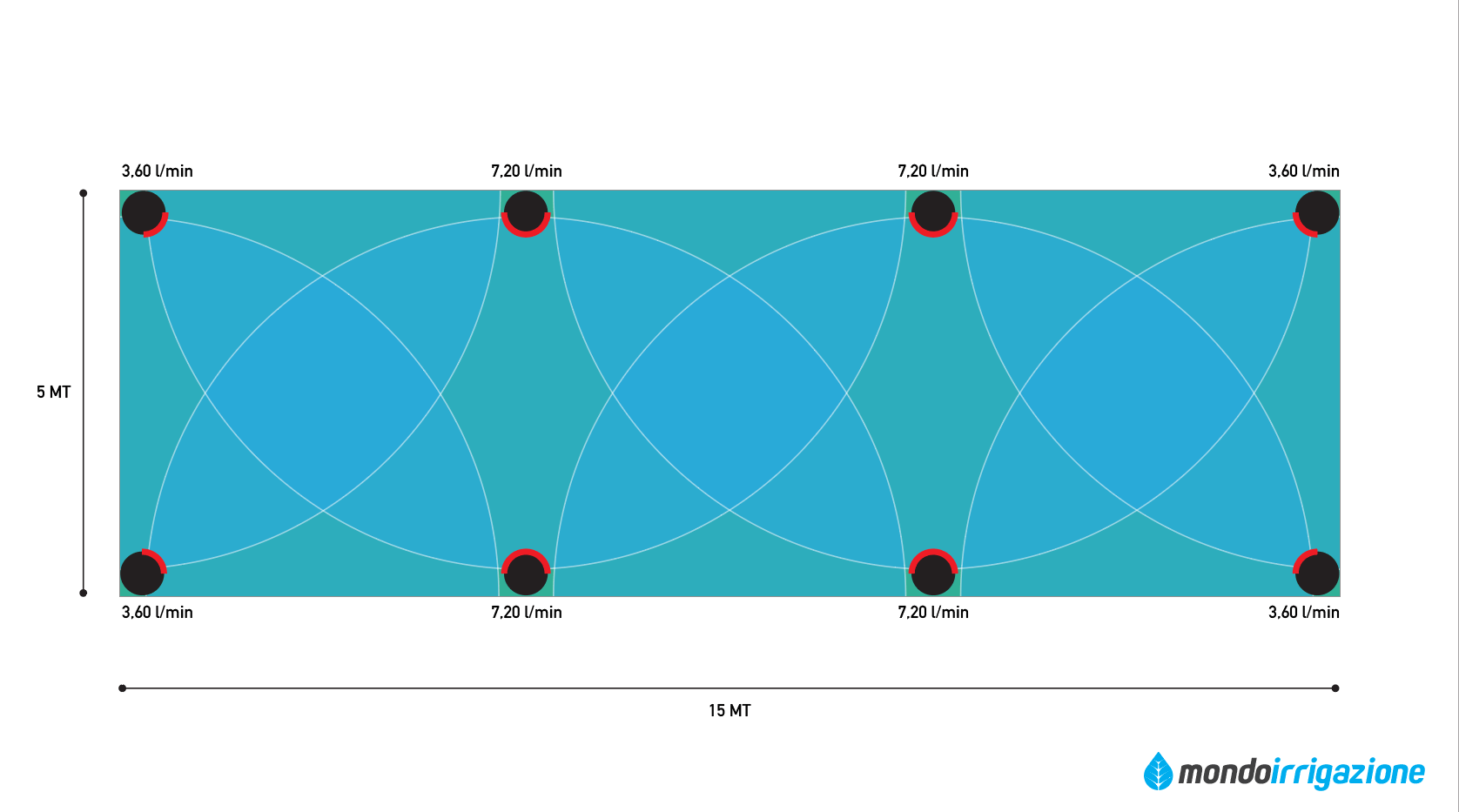

Posizionare gli irrigatori
Per il nostro prato rettangolare da 75mq avremo bisogno di 8 irrigatori statici, con raggio (gittata per ogni lato) da 4,6 mt., posizionati come da schema in basso. I getti degli irrigatori si sovrappongono, questo per avere un’irrigazione omogenea su tutto il prato ed evitare che l’erba cresca a chiazze.
Per ogni irrigatore riportiamo la portata, ovvero il consumo espresso in litri al minuto (abbreviazione l/min). Un impianto domestico da circa 25 l/min non potrebbe alimentare tutti gli irrigatori assieme, per questa ragione l’impianto si divide in zone, ognuna compatibile con la portata del nostro impianto.
La somma del consumo dei singoli irrigatori è di 43,2 l/min, per questa ragione realizzeremo un impianto di irrigazione a due zone, ognuna da 21,6 l/min, compatibile con il nostro impianto domestico da 25 l/min. La centralina per irrigazione aprirà in maniera alternata le due elettrovalvole che andremo a posizionare nel pozzetto, ognuna delle quali alimenterà una zona.

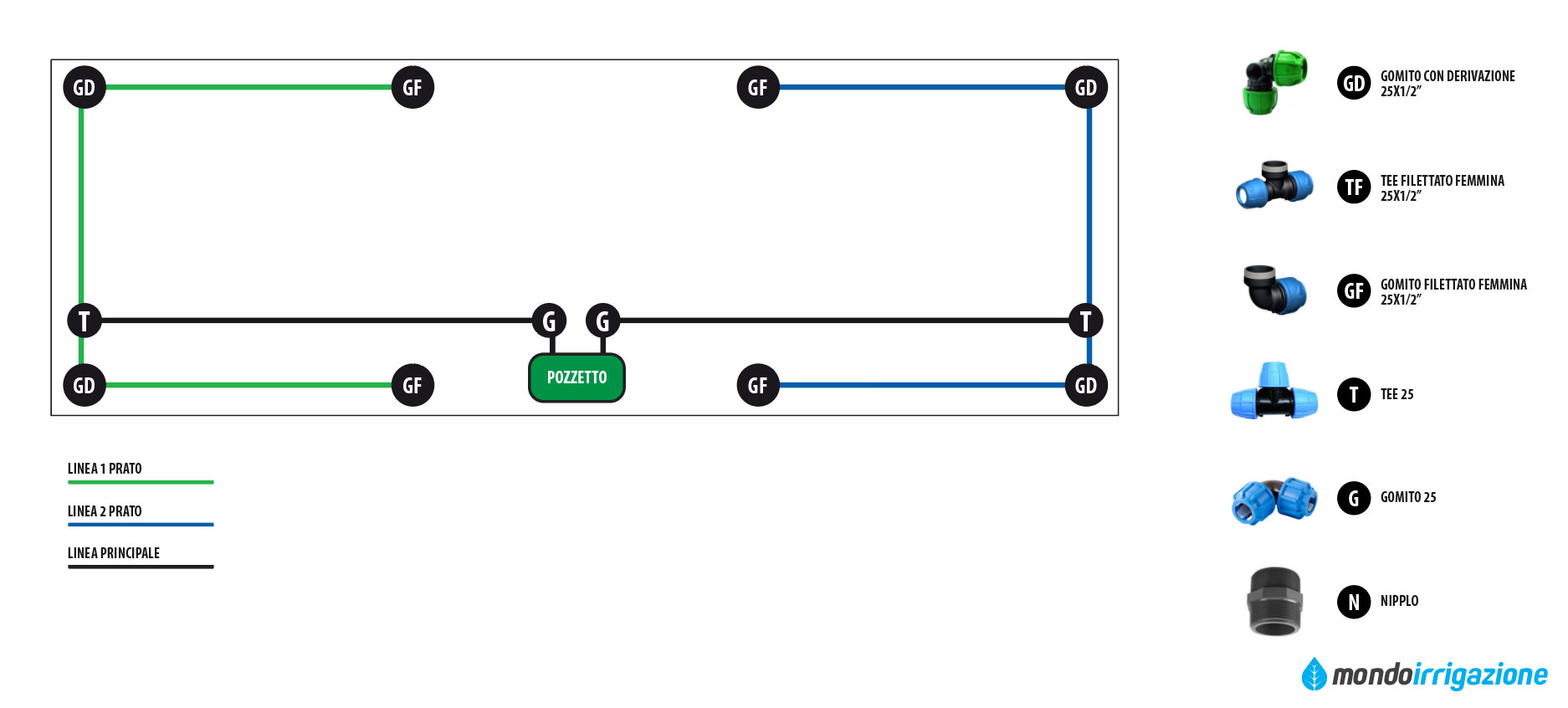

Schema impianto irrigazione a 2 zone per prato rettangolare da 75mq
Finalmente il nostro impianto prende forma: in un punto comodo del prato, vicino alla nostra presa d’acqua, installeremo un pozzetto dal quale partiranno due linee, ognuna delle quali alimenterà 4 irrigatori.
Per giuntare i tubi, gli irrigatori e le componenti dell’impianto utilizzeremo i raccordi a compressione, sono raccordi specifici formati da una ghiera che stringe il tubo e permette di assemblare rapidamente l’impianto senza perdite.
Utilizzeremo:
- Il gomito filettato femmina (GF) per collegare gli irrigatori alla fine del tubo
- Il gomito con derivazione (GD) per collegare gli irrigatori ad angolo
- Il gomito (G) per creare un angolo a 90° dell’impianto evitando strozzature
- Il t o tee (T) per creare una diramazione dell’impianto

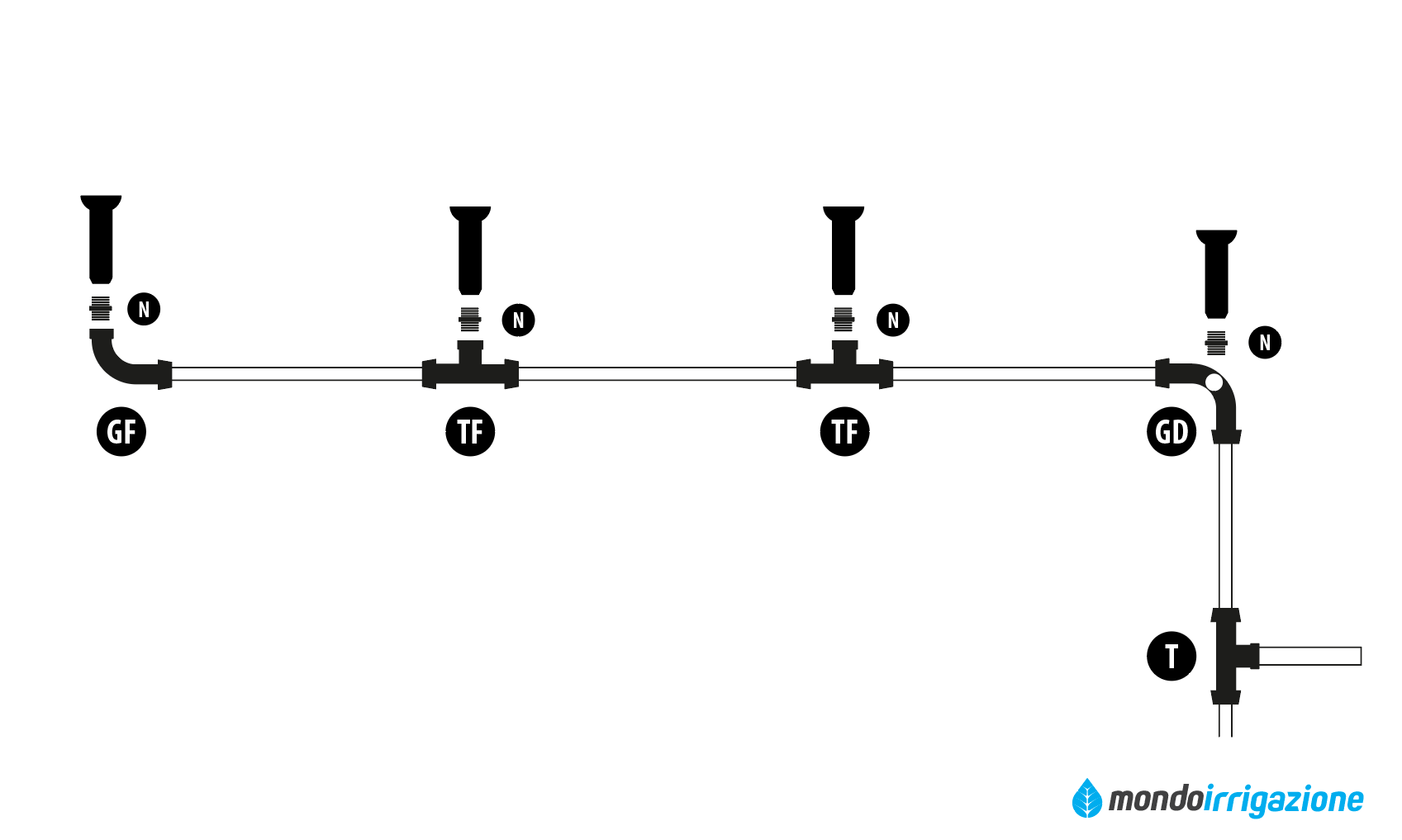

Gli irrigatori statici hanno alla base una filettatura femmina da 1/2″, per collegarli ai raccordi a compressione, anch’essi femmina da 1/2″, utilizzeremo un nipplo da 1/2″, secondo questo schema esemplificativo.
Tutti i raccordi sono da 25mm, specifici per il tubo per irrigazione da 25mm diametro esterno. Il tubo andrebbe dimensionato in base all’impianto, ma in questa guida scegliamo di semplificare e utilizzare un diametro “standard” per gli impianti residenziali. Lo schema in basso esemplifica il meccanismo di montaggio degli irrigatori su tubo e raccordo a compressione.

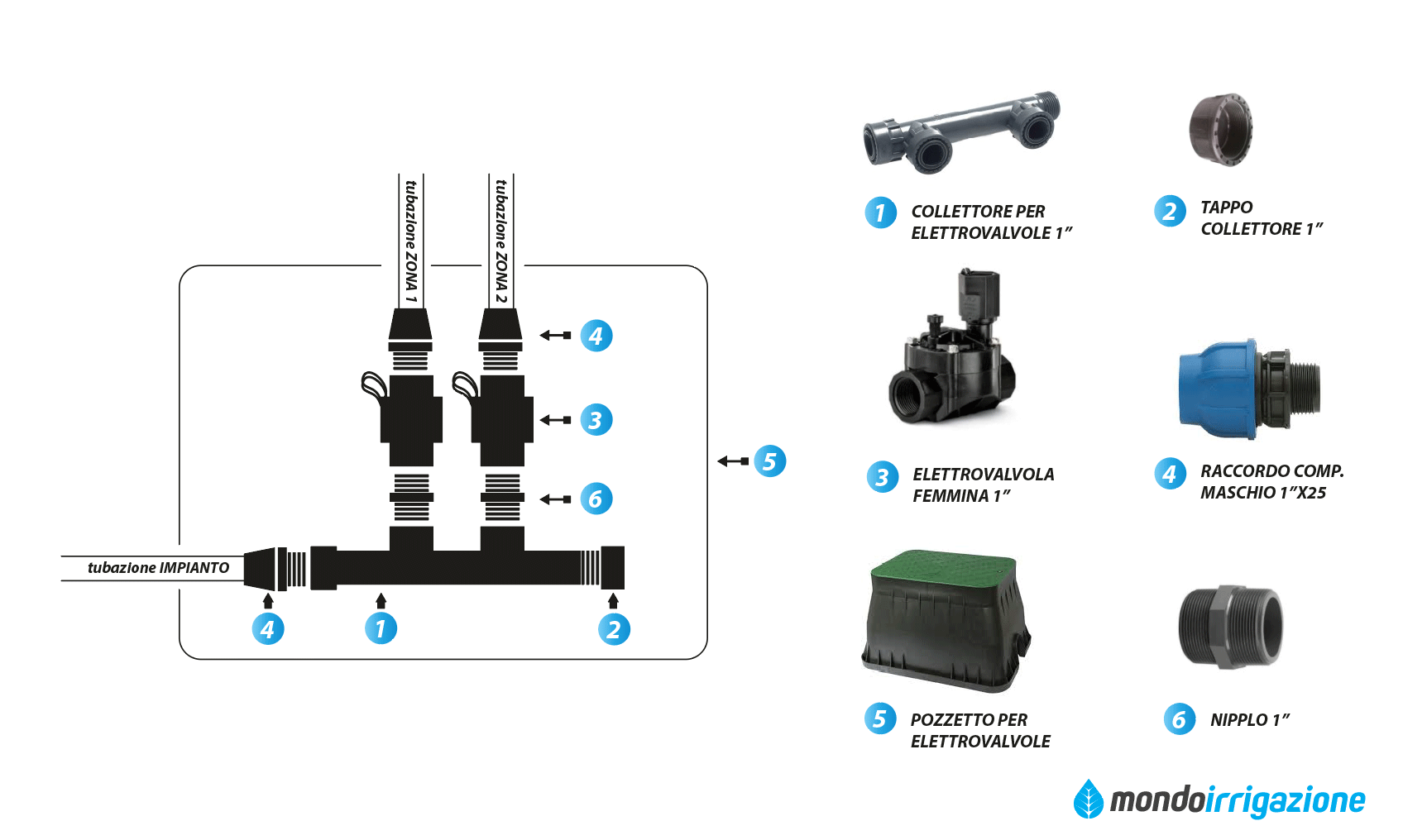

Il pozzetto per elettrovalvole: schema di collegamento
Il pozzetto ha una duplice funzione. Si installa interrato a filo prato ed è dotato di un elegante coperchio verde removibile. Ha quindi una funzione estetica, non lasciando a vista i componenti, e semplifica le operazioni di manutenzione.

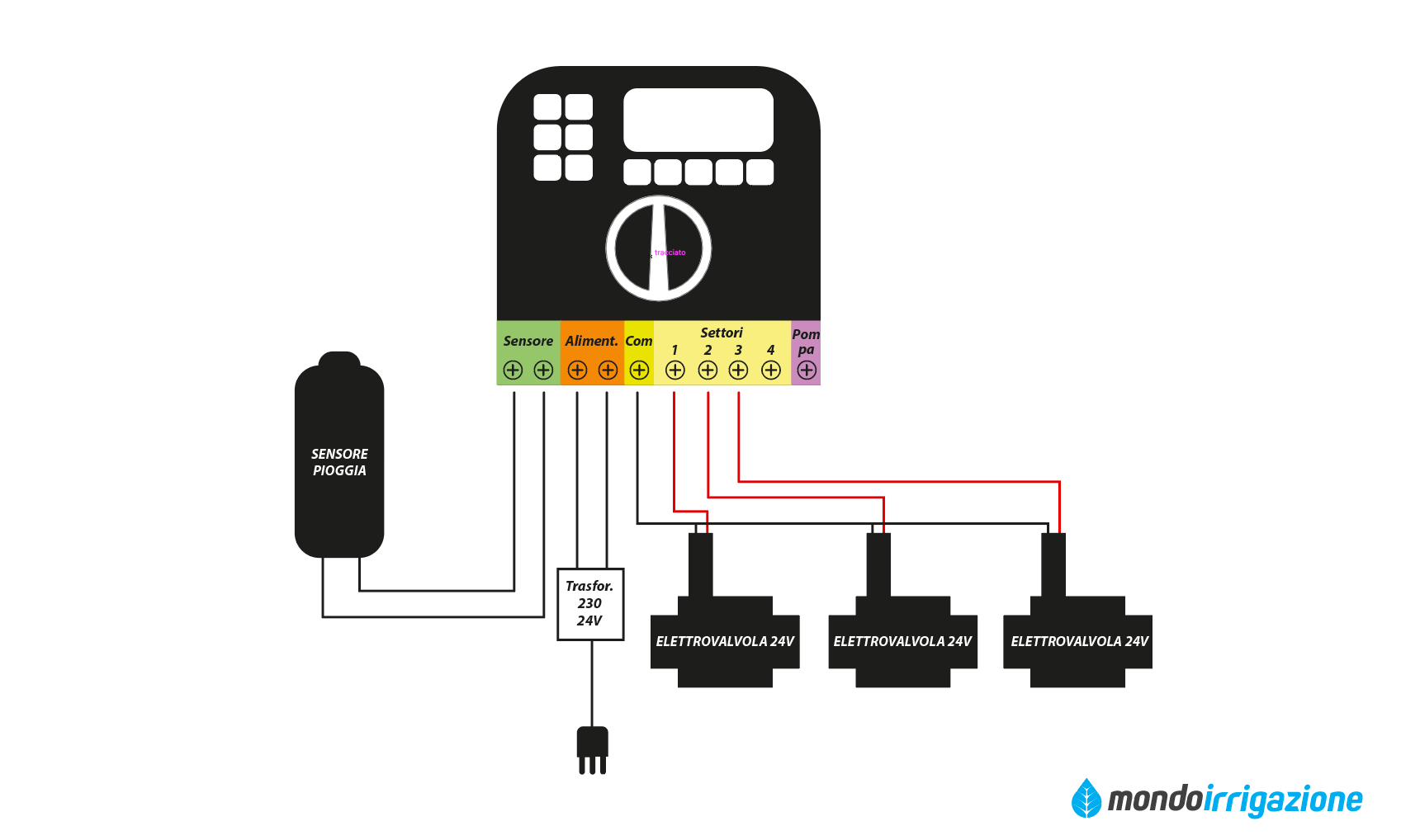

Schema di collegamento della centralina con valvole e sensore pioggia
Collegare le elettrovalvole e il sensore pioggia alla centralina è molto semplice. I programmatori per irrigazione sono dotati di una morsettiera dedicata. Nel nostro impianto a 2 zone utilizzeremo i settori 1 e 2.
Lista dei componenti necessari alla realizzazione dell’impianto di irrigazione
Ecco l’elenco dei componenti necessari. Basterà cliccare su ognuno di essi, e aggiungerlo al carrello nella quantità necessaria.
Centralina per irrigazione
Possiamo scegliere tra una centralina per irrigazione da interno o da esterno. Ci sono tanti modelli, dai più economici ai modelli WiFi che si collegano alle centrali meteo:
Se invece vogliamo spendere poco e avere un prodotto affidabile, possiamo acquistare la
Possiamo aggiungere il sensore pioggia, un comodo accessorio che ci permette di interrompere l’irrigazione quando piove
- Sensore pioggia Hunter Mini Click o Rain Bird RSD BEX
Irrigatori
Hunter e Rain Bird sono i marchi leader di settore, possiamo acquistare l’uno o l’altro secondo la preferenza, andando sul sicuro. Scegliamo gli alzo dieci, che a differenza degli alzo 5 hanno un pistone da 10 cm, in grado di irrigare bene anche se l’erba è un po’ alta.
Per collegare gli irrigatori ai raccordi a compressione, abbiamo bisogno di
- n. 8 nippli da 1/2″
Componenti impianto
- n. 1 bobina da 100mt di tubo per irrigazione diam 25 o meglio un più resistente tubo ad alta densità diam 25
- n. 4 raccordi a compressione gomito filettato femmina 25×1/2″
- n. 4 raccordi a compressione gomito con derivazione irrigatore 25×1/2″
- n. 2 raccordi a compressione a ti da 25
- n. 2 raccordi a compressione a gomito da 25
- n. 1 nastro di teflon, per il montaggio dei raccordi filettati
Componenti pozzetto
- n. 1 pozzetto rettangolare standard
- n. 1 collettore per elettrovalvole a 2 uscite
- n. 1 tappo collettore
- n. 2 elettrovalvole femmina da 1″, Hunter PGV oppure Rain Bird HV
- n. 2 nippli da 1″
- n. 3 raccordi a compressione maschio 25×1″
